FPCとは その2－片面FPCと両面FPC

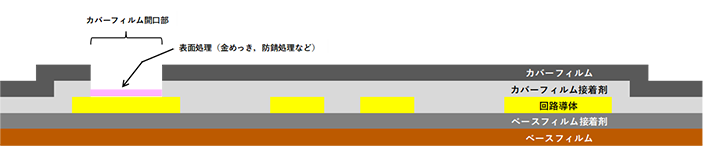

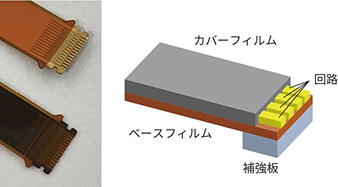

コラム片面FPC
ポリイミドフィルムの片面に銅箔を一層のみ持ったFPC です。FPC の「薄く柔らかい」という特徴を最も発揮できる構造です。液晶パネルとの接続部でFPC の折り曲げ形状を維持することや、屈曲性を活かしたHDD 等の摺動のためのモーター駆動の低消費電力化のために、低スプリングバック（反発）特性を有します。
詳細はこちらをご覧ください。
 |
 |
 |
|

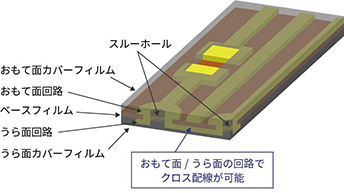

両面FPC
両面に銅箔を二層持つ構造のFPC です。片面FPC に比較し一般的に各種特性（薄さ、柔らかさ、屈曲性等）が落ちますが、材料選定、製品構造等により、その特性を片面FPC 並にする事が可能です。
配線ルール（導体幅，配線パターンのピッチ）が同じである場合、片面FPC に比べて、基板サイズをおよそ1／2 に小さく出来ます。
接続端子の逆向き（表裏）配線や、配線順を並び変えるクロス配線，高速伝送用のインピーダンス制御配線，高密度配線や高密度部品実装を実現可能です。
詳細はこちらをご覧ください。
 |
 |
